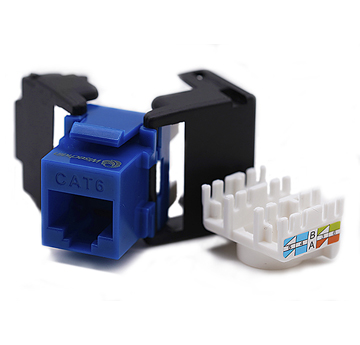

免工具RJ45 模块
材料
塑件聚碳酸酯为100%原料,完全
符合欧盟ROHS及REACH环保要求,
具有抗 UV性能,簧片为磷青铜带
并镀金50U''
符合欧盟ROHS及REACH环保要求,
具有抗 UV性能,簧片为磷青铜带
并镀金50U''
塑料件阻燃等级
UL 94-V0
执行标准
YD/T 926.3
ISO/IEC 11801
TIA/EIA 568C.2
ISO/IEC 11801
TIA/EIA 568C.2
产品特点
● 采用最新的PCB线路板设计,优化的45度角端接卡口
● 模块具有红、黄、白、绿和蓝五种颜色,可以通过不同颜色区分不同类型网络
● 提供标准110接线型模块和免打线工具型模块。其中免打线工具型模块,安装便捷;扣锁式端接防尘保护帽,可避免端接后的过度弯曲、脱落及对触点的防尘保护,保证电缆端接的可靠性
● 兼容568A和568B两种接续标准
● 内部簧片使用磷青铜顶级牌号(8-03), 接触部分镀金50U″
● 兼容RJ45和RJ11插头,不会影响簧片的接触可靠性
● 具有信息产业部的检测报告
● 模块带宽250M H z,符合最新国际和国家标准
● 模块具有红、黄、白、绿和蓝五种颜色,可以通过不同颜色区分不同类型网络
● 提供标准110接线型模块和免打线工具型模块。其中免打线工具型模块,安装便捷;扣锁式端接防尘保护帽,可避免端接后的过度弯曲、脱落及对触点的防尘保护,保证电缆端接的可靠性
● 兼容568A和568B两种接续标准
● 内部簧片使用磷青铜顶级牌号(8-03), 接触部分镀金50U″
● 兼容RJ45和RJ11插头,不会影响簧片的接触可靠性
● 具有信息产业部的检测报告
● 模块带宽250M H z,符合最新国际和国家标准
技术参数
IDC
簧片接触针部位镀金50U'',簧片可接线径0.4-0.6mm
寿命
插头插座可重复插拔次数≥1000次;IDC端接次数≥300次
订购信息
产品名称
产品型号
超六类四对屏蔽模块
MJS6AP
六类四对非屏蔽模块
MJ6P**
六类四对屏蔽模块
MJS6P
超五类四对非屏蔽模块
MJ5EP**
超五类四对屏蔽模块
MJS5EP
110型六类四对非屏蔽模块
MJ6**
110型超五类四对非屏蔽模块
MJ5E**
